駐波比（VSWR）的理解
（一）
要理解電壓駐波比（VSWR）先要解釋下“駐波”，一個傳輸鏈路中，當我們從相反方向同時傳輸兩個同頻率的信號時，測試時得到的是一個疊加信號，由于兩個信號的方向相反，導致疊加信號不再沿某一方向傳輸，而是表現出一種“駐立不動”的狀態，此時我們稱此信號為“駐波”，如圖一

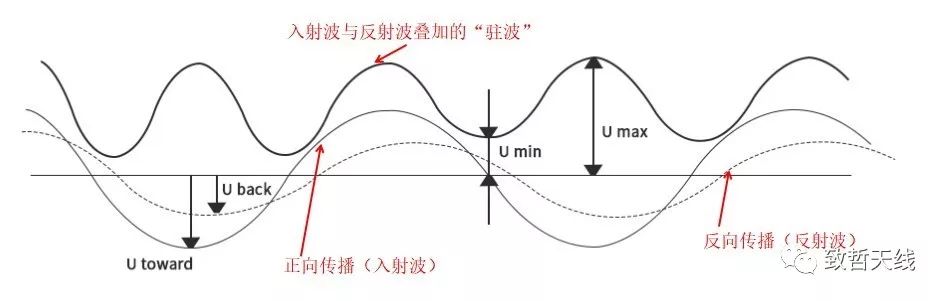

圖一 駐波的形成
（二）
電壓駐波比：指的是駐波的電壓峰值與電壓谷值之比，VSWR = Umax/Umin。VSWR 實質是用來衡量部件之間的匹配是否良好， 駐波比（VSWR）越接近于 1 ，說明匹配度越高，則反射功率越小，傳輸效率越高，反之亦然。如圖二

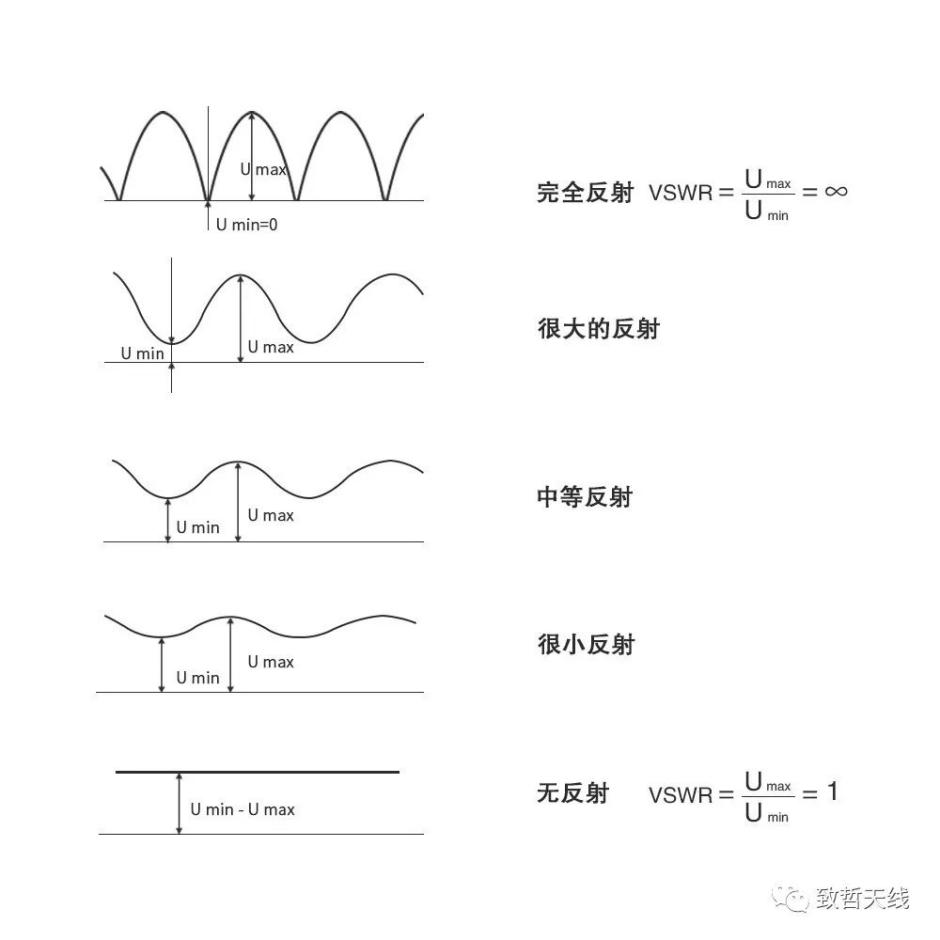

圖二 駐波比與能量傳輸?shù)年P(guān)系
（三）
VSWR值與天線性能之間的關系：首先說明下，VSWR = 1 不等于都是好天線
1、如果 VSWR = 1
這種情況下，只能說明發射機的能量可以有效地傳輸?shù)教炀€系統（無反射）。但是這些能量是否能有效地輻射到空間，那是另一個問題。一副按理論長度作制作的偶極天線，和一副長度只有1/20的縮短型天線，只要采取適當措施，它們都可能做到 VSWR = 1，但發射效果肯定大相徑庭。甚至一個50歐姆的電阻，它的 VSWR 十分理想地等于1，但是它的發射效率卻是0（能量全部被電阻吃掉變成熱能）
2、如果VSWR > 1
在阻抗圓圖上，每一個 VSWR 數值都是一個圓（圖三中藍色圓上 VSWR = 2，圓內＜2），擁有無窮多個點。也就是說，VSWR 數值相同時，天線系統的狀態有很多種可能性，因此兩根天線之間僅用 VSWR 數值來做簡單的互相比較沒有太大的意義。如圖三

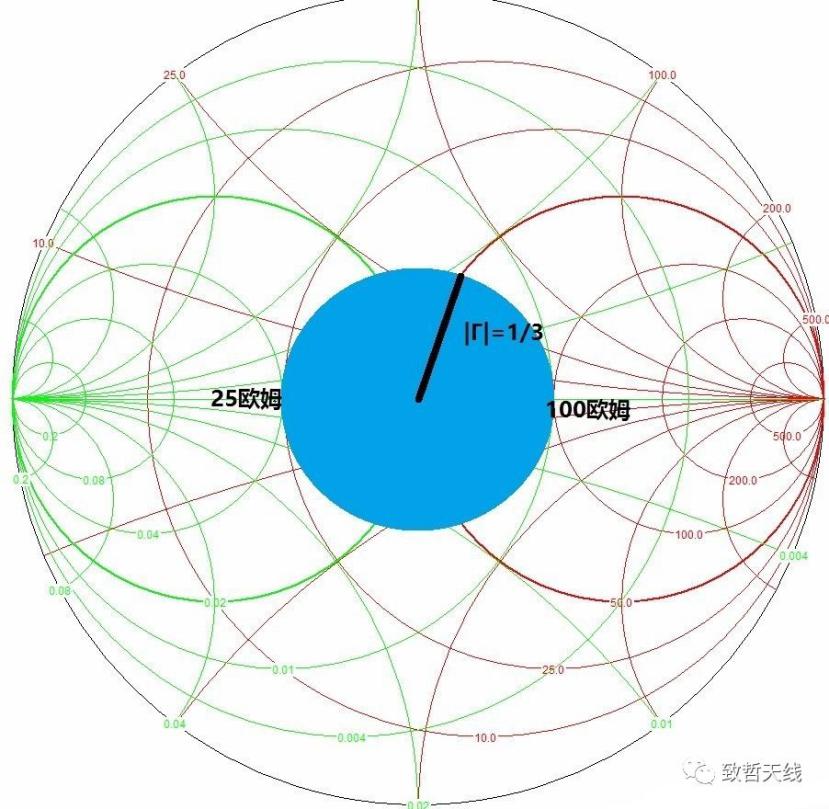

圖三等 VSWR 圓
3、VSWR 過高的危害
當VSWR 過高時，主要是因為天線系統不諧振，因而阻抗存在很大電抗分量，發射機末級器件可能需要承受較大的瞬間過電壓。高VSWR 容易造成射頻末級功率器件的損壞。因此，將 VSWR 控制在較低的數值，例如＜3，是必要的。
